Uma breve visão geral dos blocos de terminais para trilho DIN

O que exatamente são Terminais para trilho DIN ? Um bloco de terminais para trilho DIN é um ponto de junção para conectar, terminar e distribuir fios elétricos em painéis de controle, armários elétricos ou outros sistemas elétricos.

Em engenharia elétrica, os blocos de terminais para trilho DIN são componentes fundamentais que desempenham um papel crucial no estabelecimento de conexões elétricas seguras e eficientes. Esses blocos de terminais são projetados especificamente para serem montados em trilhos DIN (Deutsches Institut für Normung). , Eles oferecem uma maneira prática e organizada de gerenciar múltiplas conexões elétricas de forma compacta e acessível. Ao utilizar blocos de terminais para trilho DIN, engenheiros e técnicos elétricos podem simplificar o processo de fiação, aumentar a confiabilidade das conexões e facilitar a manutenção e a resolução de problemas.

Veja todos os blocos de terminais para trilho DIN

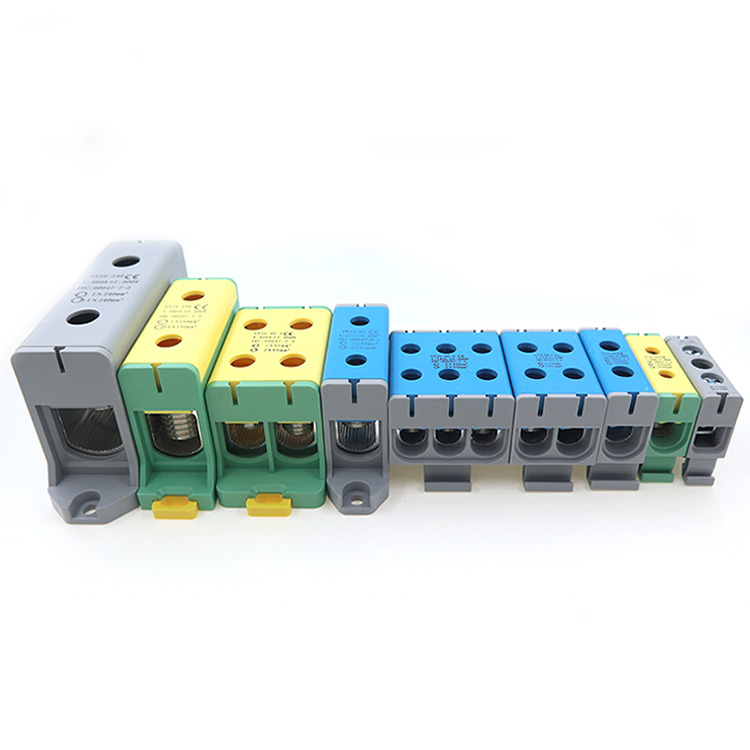

Tipos de blocos de terminais para trilho DIN

Por número de camadas de conexão

Blocos de terminais de nível único: O tipo mais comum, com uma única fileira de conectores, adequado para tarefas de fiação simples.

Blocos de terminais de dois níveis: Apresentam duas fileiras de conexões, oferecendo soluções de fiação compactas para aplicações com espaço limitado.

Blocos de terminais de três níveis: Possuem três fileiras de conexões, proporcionando maior densidade de fiação para sistemas de controle complexos que exigem gerenciamento eficiente de múltiplas conexões.

Por meio da função de aterramento

Blocos de terminais de aterramento: Projetados especificamente para fornecer pontos de aterramento seguros para sistemas elétricos, geralmente marcados com cores verde-amarelas para fácil identificação.

Por método de rescisão

Blocos de terminais com terminais de parafuso: Um método de conexão tradicional que fixa os fios apertando parafusos. Adequado para diversos tamanhos e tipos de fios, garantindo conexões seguras e confiáveis.

Blocos de terminais com fixação por mola: Utilizam mecanismos de mola para fixar os fios, permitindo uma instalação rápida e sem ferramentas. Ideais para aplicações que exigem alterações frequentes nas conexões.

Blocos de terminais de encaixe: Permitem a inserção direta de fios sólidos ou flexíveis com terminais de compressão. Economizam mão de obra e garantem conexões firmes, sendo adequados para cabeamento de alta densidade.

Por Fuse Integration

Blocos de terminais com fusíveis: Equipados com um ou mais fusíveis em uma seção articulada especial, proporcionando proteção contra sobrecorrente. Comumente usados para proteger dispositivos sensíveis, como sensores e relés, frequentemente com indicadores LED para mostrar o status do fusível (queimado ou intacto).

Blocos de terminais sem fusível: Oferecem pontos de conexão confiáveis sem a necessidade de proteção por fusível integrada. Adequados para circuitos onde a proteção contra sobrecorrente já está presente em outro local.

Por estrutura e aplicação

Blocos de terminais para barramento: Utilizados em painéis e quadros de distribuição, apresentam estrutura simples e tamanho compacto. Permitem a distribuição de potencial em barramentos de 10x3mm.

Blocos de terminais com pinos: Estrutura robusta, que exige a instalação de terminais de anel nos fios antes do aperto com porcas sextavadas. Projetados especificamente para distribuição segura de energia na indústria elétrica.

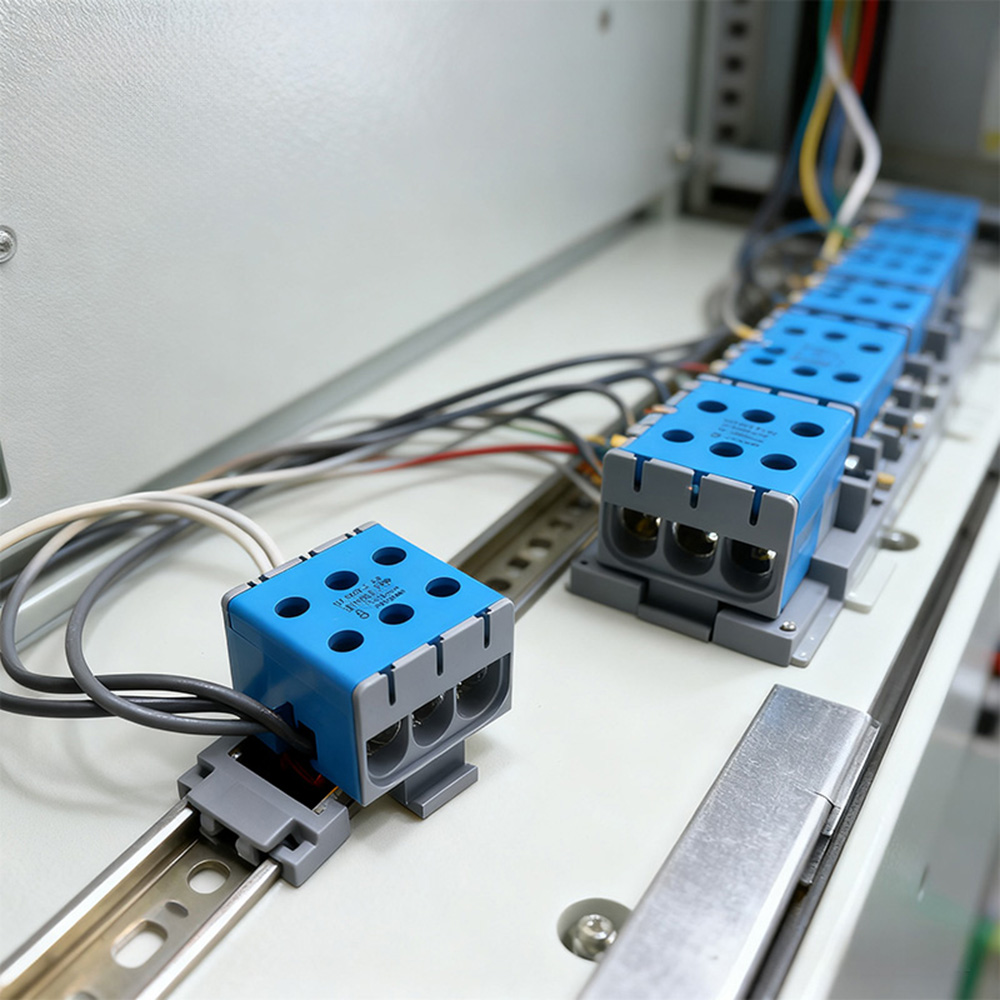

Aplicações dos blocos de terminais para trilho DIN

O principal objetivo dos blocos de terminais para trilho DIN é fornecer soluções de fiação padronizadas e seguras para sistemas elétricos. Eles se adaptam a diversos cenários que exigem conexões organizadas e distribuição de energia/sinal, abrangendo equipamentos elétricos industriais e residenciais.

Os principais usos incluem:

Equipamentos de automação industrial: Tais como painéis de controle PLC, conversores de frequência e sistemas servo. Utilizados para conectar fontes de alimentação, sinais de sensores e linhas de atuadores, realizando a fiação do circuito de controle.

Painéis de controle elétrico/caixas de distribuição: Em quadros de distribuição de energia de edifícios e fábricas, tanto para correntes fortes quanto fracas, distribuem energia, conectam ramais e organizam a fiação dos circuitos principais e de controle.

Instrumentos e equipamentos de teste: Conecte as sondas de detecção e os cabos de sinal para garantir a transmissão estável de sinais de precisão, facilitando também a depuração e a manutenção do equipamento.

Transporte ferroviário e equipamentos para novas energias: Como caixas de controle de metrô, inversores fotovoltaicos e equipamentos de armazenamento de energia. Utilizados para distribuição de energia de alta confiabilidade e transferência de linhas.

Sistemas de automação predial: Instalação de cabeamento para sistemas centrais de ar condicionado, monitoramento de segurança e controle de iluminação, visando o controle centralizado e a interligação de sinais.

Eletrônica marítima e automotiva: Adapte-se às necessidades de fiação em ambientes agressivos. Garanta a estabilidade elétrica em condições de vibração por meio de conexões firmes e proteção de isolamento.

Como selecionar blocos de terminais adequados para trilho DIN

A chave para selecionar blocos de terminais para trilho DIN adequados é compatibilizar os parâmetros elétricos, os métodos de terminação e os cenários de aplicação, considerando também o espaço disponível para instalação e os requisitos de segurança. Siga estas dimensões-chave para uma seleção passo a passo:

1. Esclarecer os parâmetros elétricos principais

Adequação à tensão/corrente nominal: Com base na tensão do circuito (por exemplo, 24 V CC, 220 V CA) e na corrente máxima de operação, selecione blocos de terminais com parâmetros não inferiores às necessidades reais para evitar superaquecimento.

Adaptar às especificações do fio: Confirme o tipo de fios a serem conectados (rígidos/flexíveis) e a bitola do fio (ex.: 0,5-2,5 mm²). Os orifícios de conexão do bloco de terminais devem ser compatíveis com a bitola do fio para garantir uma conexão segura.

2. Escolha o método de rescisão adequado

Terminação por parafuso: Indicado para instalações elétricas fixas e cenários sem modificações frequentes. Possui alta compatibilidade, adapta-se a diversas bitolas de fio, mas requer o uso de ferramentas.

Terminação tipo gaiola de mola: Fiação rápida e sem ferramentas, ideal para situações com manutenção frequente ou espaço limitado. Oferece alta eficiência de fiação, porém com um custo ligeiramente maior.

Encerramento do plug-in: Requer terminais para uso, sendo adequado para cabeamento de alta densidade e situações de conexão rápida. Possui alta estabilidade e é frequentemente utilizado em equipamentos de automação.

3. Considere os requisitos de instalação e estrutura.

Compatibilidade com trilhos: Dê prioridade aos modelos compatíveis com trilhos DIN padrão de 35 mm para garantir versatilidade na instalação.

Densidade de cabeamento: Para espaços limitados, escolha blocos de terminais de dois ou três níveis para aumentar o número de conexões por unidade de espaço; blocos de terminais de nível único são suficientes para cenários gerais, permitindo uma fiação mais organizada.

Funções combinadas: Selecione blocos de terminais de barramento para distribuição de potencial, blocos de terminais com fusíveis para proteção contra sobrecorrente e blocos de terminais de aterramento dedicados (marcados em verde e amarelo) para proteção de aterramento.

4. Adaptar ao ambiente de aplicação e ao nível de segurança

Proteção ambiental: Para ambientes úmidos, empoeirados ou externos, escolha blocos de terminais com classificações de proteção mais altas (classificação IP, por exemplo, IP65) para evitar falhas de isolamento.

Anti-interferência/vibração: Para ambientes vibratórios, como equipamentos industriais e transporte ferroviário, terminais de mola ou de encaixe são mais resistentes ao afrouxamento do que terminais de parafuso; para ambientes com forte atividade eletromagnética, selecione materiais com excelente desempenho de isolamento (por exemplo, PA66).

Certificação de segurança: Priorize produtos que atendam a normas internacionais como IEC e UL para garantir a conformidade com as normas de segurança elétrica.

5. Equilibrar a manutenção e os custos

Facilidade de etiquetagem: Escolha blocos de terminais com posições de etiquetagem claras ou placas de identificação removíveis para facilitar a manutenção posterior.

Equilíbrio de custos: Opte por terminais de parafuso (custo-benefício) para cenários comuns; considere terminais de mola ou de encaixe apenas para necessidades especiais (fiação rápida, alta confiabilidade).

6. Evite erros comuns de seleção

Não priorize o baixo custo em detrimento dos parâmetros nominais: selecionar blocos de terminais com corrente/tensão inferior aos requisitos reais pode causar superaquecimento ou riscos à segurança.

Não ignore a compatibilidade do tipo de fio: fios trançados usados com blocos de terminais de parafuso requerem terminais de compressão para evitar afrouxamento ou mau contato.

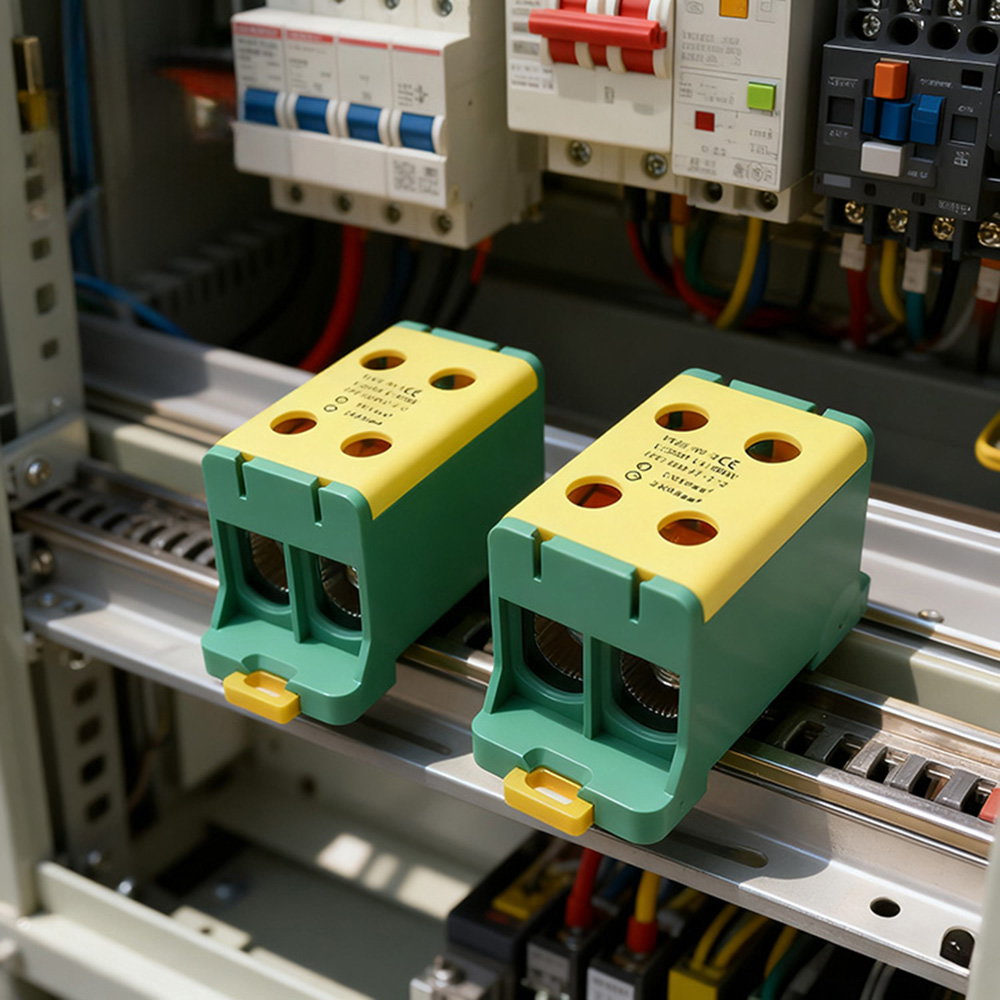

Como usar blocos de terminais para trilho DIN

O processo principal de utilização de blocos de terminais para trilho DIN envolve: "Confirmar as especificações dos terminais → Desligar a alimentação do circuito → Instalar os terminais no trilho guia → Conectar os fios → Verificar se a fiação está bem conectada → Colocar etiquetas para facilitar a manutenção futura."

Os passos operacionais específicos são os seguintes:

1. Preparação antes da instalação

Confirme o tipo e as especificações do bloco de terminais e, em seguida, desligue a energia do circuito correspondente. Verifique se não há tensão com um multímetro para evitar choque elétrico.

Nota de segurança importante: Nunca conecte ou instale blocos de terminais com o circuito energizado.

2. Instale os blocos de terminais no trilho DIN.

Alinhe as presilhas do bloco de terminais com as ranhuras do trilho e, em seguida, deslize-o sobre o trilho a partir de uma das extremidades ou pressione firmemente até ouvir um "clique" que confirme o travamento. Para múltiplos blocos de terminais, instale-os sequencialmente, garantindo que se encaixem firmemente. Se necessário, fixe ambas as extremidades com suportes de montagem para evitar que se soltem.

Recomendação: Trilhos DIN padrão de 35 mm são universalmente compatíveis com a maioria dos modelos de blocos de terminais.

3. Operações de Fiação

Terminação por parafuso: Desencape de 6 a 10 mm da isolação do fio (evite expor excessivamente os condutores). Afrouxe o parafuso do terminal, insira o condutor desencapado e aperte o parafuso com força moderada.

Terminação com mola: Desencape o fio e insira o condutor diretamente no orifício de conexão — a mola irá prendê-lo automaticamente. Para remover, use uma ferramenta específica ou uma chave de fenda para pressionar a trava de liberação da mola enquanto puxa o fio.

Terminação por encaixe: Primeiro, crimpe a ponteira apropriada no fio, garantindo um encaixe firme entre a ponteira e o condutor. Insira a ponteira diretamente na porta de encaixe do terminal até que ela trave no lugar.

4. Inspeção e etiquetagem pós-fiação

Puxe delicadamente cada fio para confirmar se as conexões estão seguras. Isole os condutores expostos com fita isolante para evitar curtos-circuitos. Fixe etiquetas nos blocos de terminais ou no trilho para indicar a função de cada terminal, facilitando a manutenção.

5. Precauções de utilização

Não conecte vários fios a um único terminal, a menos que o fabricante especifique que isso é compatível.

Ao fazer a fiação, diferencie entre polos positivos/negativos e circuitos de alta/baixa tensão para evitar danos aos equipamentos ou riscos à segurança.

Em ambientes úmidos ou com vibração, utilize blocos de terminais com classificações de proteção adequadas e inspecione as conexões regularmente.

Prepare as ferramentas necessárias com antecedência: alicates de decapagem de fios, chaves de fenda, testadores de tensão e terminais (para conexões de encaixe/parafuso com fios trançados).

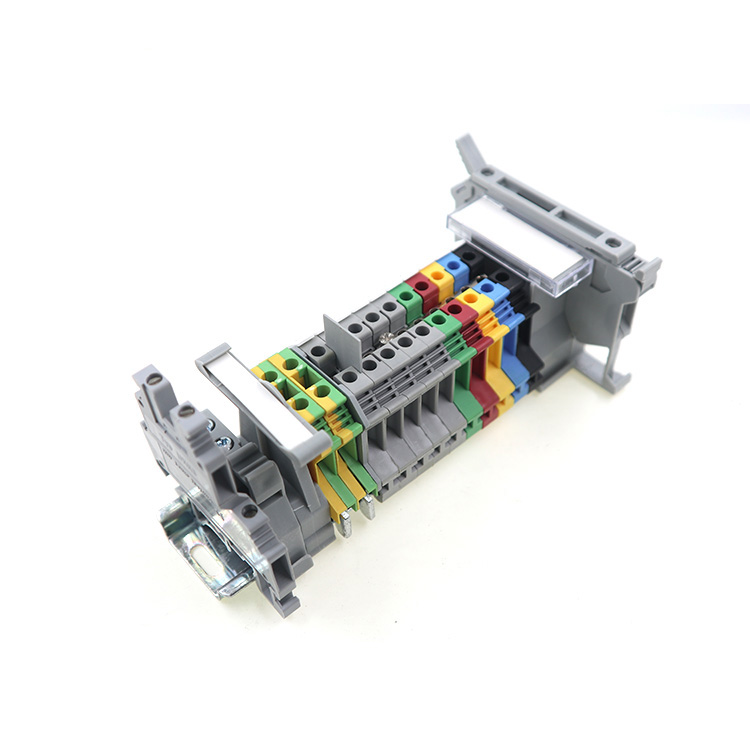

O que são blocos de terminais de ligação deslizante?

Os blocos de terminais com ligação deslizante são um tipo de bloco de terminais para trilho DIN projetado com ligações condutoras móveis (deslizadores) para simplificar a distribuição de potencial e a interligação de circuitos.

Principais características e princípio de funcionamento

O componente principal é um cursor condutor deslizante (geralmente de metal) instalado no bloco de terminais.

Sem necessidade de refazer a fiação, deslizar a ligação ao longo da fileira de terminais conecta eletricamente vários terminais adjacentes.

Eles mantêm a função básica de fiação dos blocos de terminais padrão, ao mesmo tempo que adicionam recursos de ponteamento rápido.

Principais vantagens

Economize tempo na fiação: Elimine a necessidade de fios de ligação entre os terminais, reduzindo o trabalho de conexão manual.

Configuração flexível: ajuste o alcance da ponte deslizando a ligação, adaptando-se às mudanças dinâmicas do circuito.

Fiação organizada: Evite fios de ligação desorganizados, mantendo o interior do gabinete organizado e fácil de limpar.

Aplicações típicas

Distribuição de energia em painéis de controle: Distribuir uma única fonte de alimentação (por exemplo, 24 V CC) para vários terminais de controle.

Sincronização de sinais: Interligar linhas de sinal em sistemas PLC ou redes de sensores para garantir potencial consistente.

Testes de circuitos temporários: Estabeleça ou desconecte rapidamente conexões de ponte durante o comissionamento de equipamentos.

Conclusão

Seja para projetar um painel de controle ou para fazer a manutenção de sistemas elétricos, entender os blocos de terminais para trilho DIN é essencial para uma fiação segura e eficiente. Esses componentes se consolidaram como parte fundamental dos sistemas elétricos modernos, desempenhando um papel insubstituível na criação de conexões elétricas confiáveis, na distribuição de energia e na transmissão de sinais. Desde a fiação elétrica residencial simples até os complexos sistemas de automação industrial, os blocos de terminais para trilho DIN são os heróis desconhecidos que garantem o bom funcionamento dos equipamentos elétricos.

Olhando para o futuro, o desenvolvimento contínuo dos blocos de terminais para trilho DIN — impulsionado por tendências como miniaturização, inteligência artificial, novos materiais e respeito ao meio ambiente — aprimorará ainda mais seu desempenho e expandirá suas aplicações. Esses avanços permitirão que atendam às necessidades em constante evolução de diversos setores e contribuam para o desenvolvimento de sistemas elétricos mais eficientes, confiáveis e sustentáveis. Seja na busca por inovação tecnológica em fábricas inteligentes, no desenvolvimento de fontes de energia renováveis ou na melhoria de eletrodomésticos do dia a dia, os blocos de terminais para trilho DIN continuarão a desempenhar um papel crucial e em constante evolução no mundo da engenharia elétrica.
