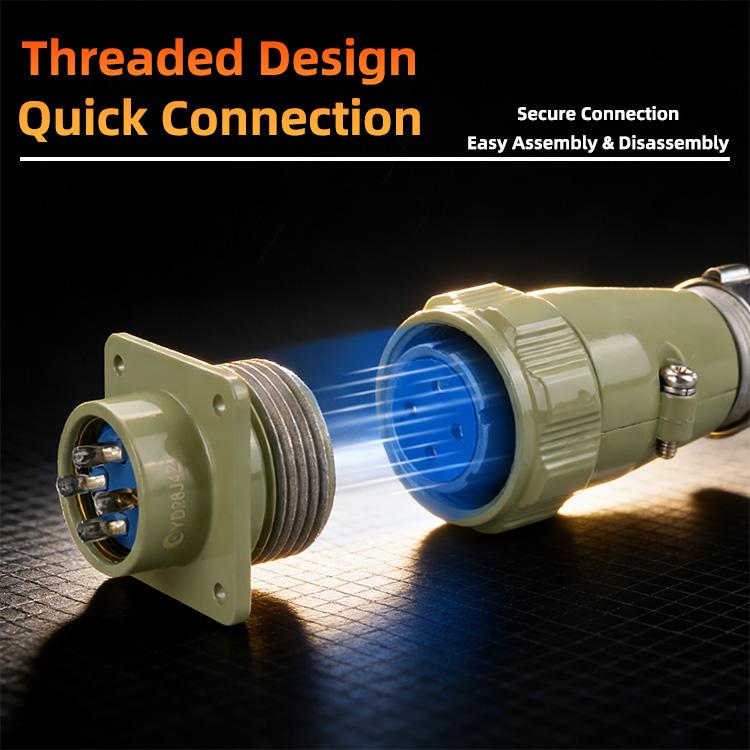

O conector da série YD, sua forma é reta, curva, a estrutura blindada pode ser instalada com uma mangueira de metal, a estrutura não blindada pode ser fixa em volta do cabo
Marca:
OLINKItem número.:
OL-YDPagamento:
Wire transfer, PayPal, Western Union, AlipayOrigem do produto:
ChinaCor:
Green, BlackEstoque de mercadorias:
50000Porto de embarque:
Xiamen, NingboTempo de espera:

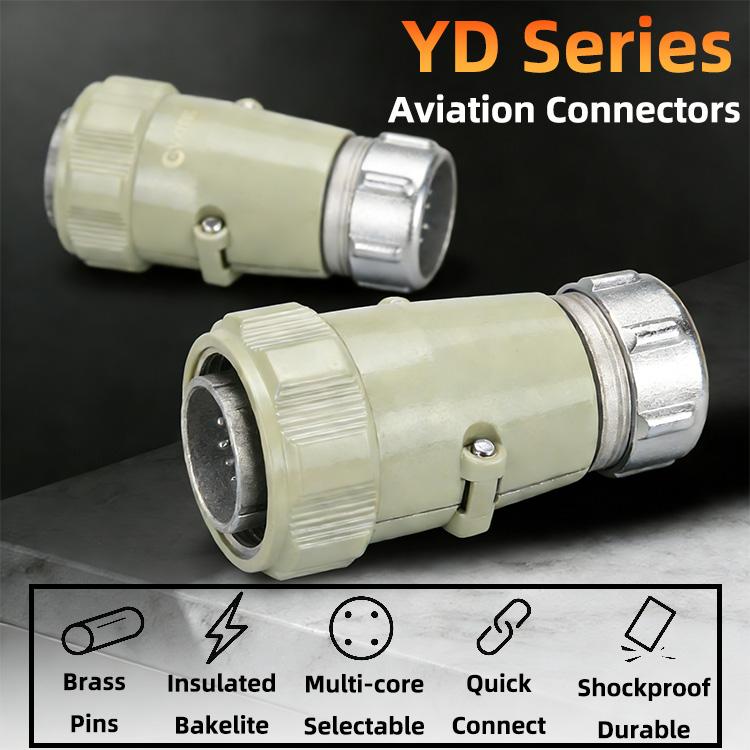

7Conector de metal de alta tensão série YD à prova d'água

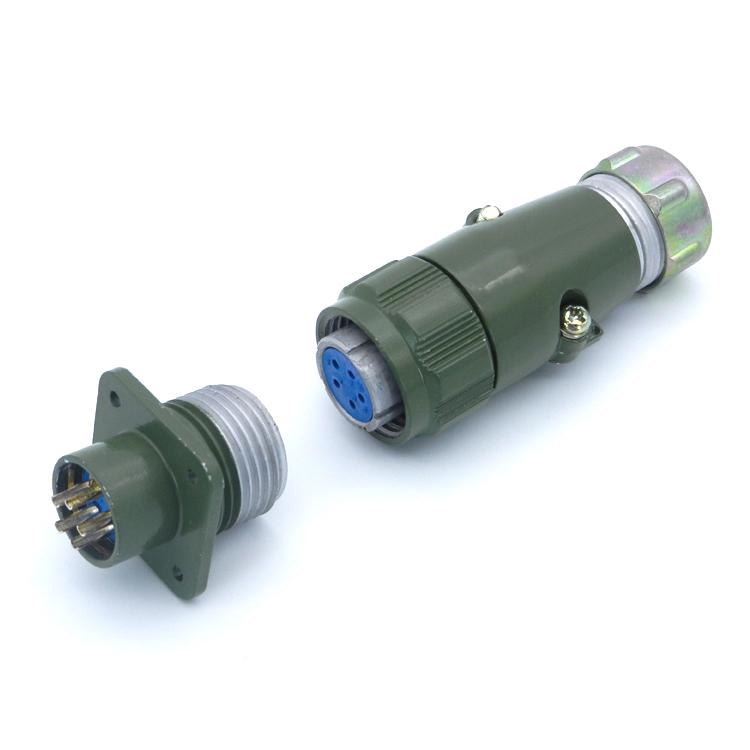

Característica de metal circular conector
Diferentes tamanhos de carcaça: Existem 20, 28, 32, 40, 48, 50 (mm) seis tipos. O diâmetro de contato tem 1,5, 2,5, 3,5, 5,5 e 10 (mm) que podem atender aos requisitos de diferentes correntes de trabalho.
Pode-se escolher o tipo reto e com cotovelo.
Especificação de Metal série YD conector
| Faixa de temperatura: | -45 ℃ ~ + 85 ℃ | Umidade: | 40 ℃ 93% |
| Modo de conexão: | Parafuso conectar | Choque: | 10-500Hz, aceleração 100m / s² |
Impacto: | 40 ~ 80 vezes / min, Aceleração 400m / s² | Vida: | 500 vezes |
| Tensão nominal: | 500V | Tensão de suporte: | 1500V |
| Diâmetro do pino (mm): | 1,5 | 2,5 | 3,5 | 5,5 | 10 | |
| Resistência de contato (mΩ): | 2,5 | 1 | 0,5 | 0,3 | 0,2 | |
Corrente nominal (A) | Número de contatos 1-20 | 10 | 25 | 50 | 100 | 150 |
Número de contatos 21-30 | 8 | 20 | 40 | 80 | 120 | |
| Número de contatos 131-48 | 7 | 17,5 | 35 | 70 | 100 | |
Código de pedido de conectores de cabos de metal
| Número | Recursos e conteúdos classificados | Marcas | |
| 1 | Tipo de conector circular | YD | |
| 2 | Diâmetro correspondente do soquete e painel （mm) 20, 28, 32, 40, 48, 50 | Marque o tamanho do diâmetro | |
| 3 | Macho | J | |
| Fêmea | K | ||
| 4 | Número de contato | Marque o número do PIN | |
| 5 | Plugue | Z | |
| Soquete | T | ||
| 6 | Direto | Conduíte de metal flexível | P |
Tipo de cabo | Q | ||
Tipo de dobra | Conduíte de metal flexível | R | |
| Tipo de cabo | S | ||
| 7 | Modelo de junta impermeável | PG21 | |
Por exemplo: YD28K7TP- 28 mm de diâmetro, fêmea, 7 pinos, plugue, conduíte de metal flexível.
YD28J4Z- 28 mm de diâmetro, macho, 4 pinos, soquete
YD28J 4ZP-2 8 mm de diâmetro, macho,4 pino, plugue de encaixe
O local do buraco organiza (Respeite a direção do pino)
Aplicação de conector
É amplamente utiliza a conexão do circuito de potência e controle do equipamento eletromecânico, e possui um dispositivo de aterramento, que é à prova de poeira e à prova d'água.
