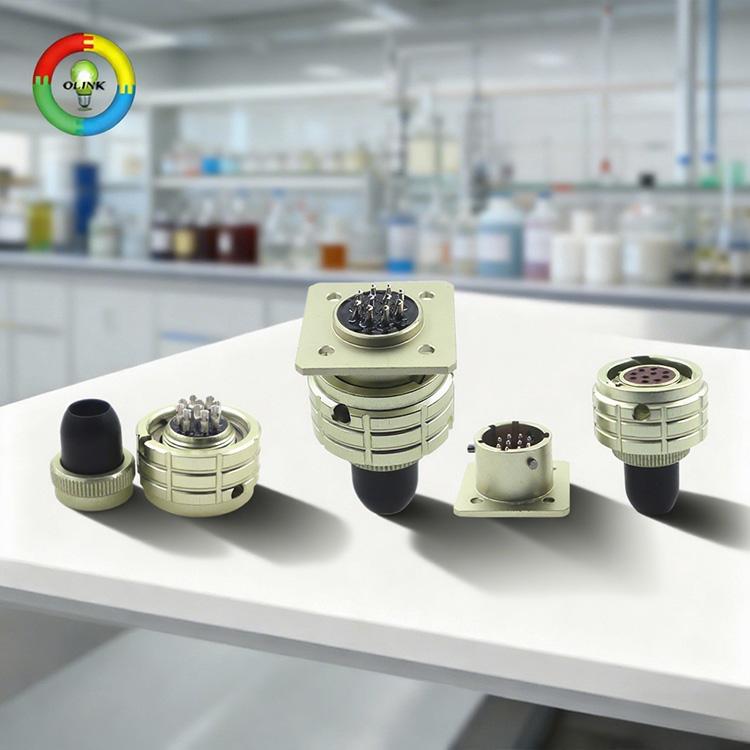

Quick-Connect Bayonet Connector - For Russian Industrial AC/DC Wiring, Miniature Power Connections

Conector baioneta circular compacto industrial russo de 4 pinos macho/fêmea para alimentação CA/CC e conexões rápidas.

OHS O conector em série foi desenvolvido de acordo com o tipo russo Ohц-b C-1(2), amplamente utilizado em circuitos de corrente contínua e alternada, o método de conexão é baioneta, receptáculo sem cauda, plugue com cauda reta de plástico.

Marca:
OLINK
Item número.:
OHS
Pagamento:
T/T
Origem do produto:
China
Cor:
Gold
Ordem minima:
10
Tempo de espera:
10

Inquérito agora

introdução do produto

APRESENTAÇÃO DO PRODUTO

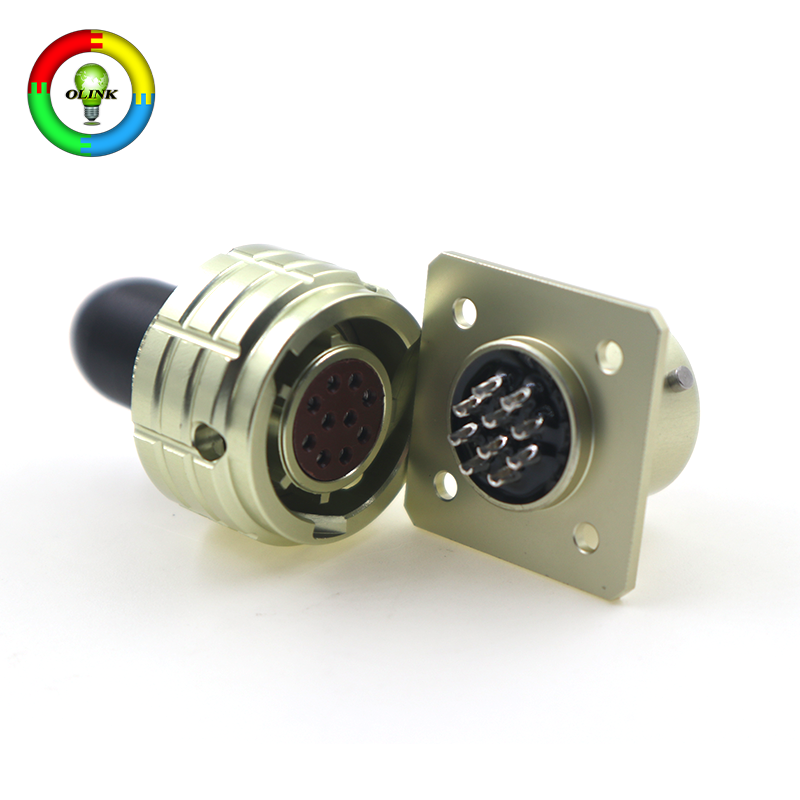

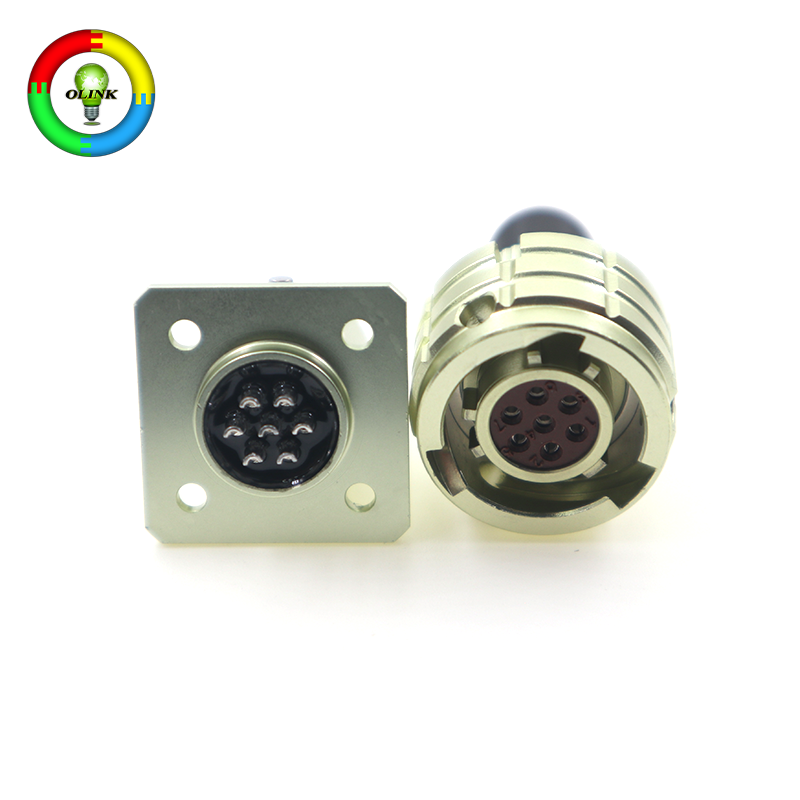

O conector da série OHS foi desenvolvido de acordo com o tipo russo Ohц-b C-1(2), amplamente utilizado em circuitos de corrente contínua e alternada, o método de conexão é baioneta, receptáculo sem cauda, plugue com cauda reta de plástico.

PARÂMETROS DO PRODUTO

Material da concha	liga de alumínio	Tipo de conexão	Conexão roscada
Método de fiação	Soldagem	Temperatura de trabalho	-60℃~+85℃
Tensão nominal	250V	Resistência de contato	≤5mΩ
Vibração	1-5000Hz 20g	Resistência de isolamento	≥1000MΩ
Choque	1000g (uso único), 100g (uso múltiplo)	Diâmetro de contato	Φ1,0mm

TENSÃO E CORRENTE DE OPERAÇÃO

Concha nº.	Número de contatos	Corrente de trabalho (A)	Tensão de operação (V)
10	4	3.7	250V
12	7	3.1	250V
14	10	3.0	250V
18	19	2.1	250V
22	32	1.8	250V
27	50	1,5	250V

NOMES E CÓDIGOS DE PRODUTOS

Observação: Se precisar de desenhos detalhados com as dimensões, entre em contato com nossa equipe de atendimento ao cliente para obter uma consulta. Forneceremos respostas profissionais!
